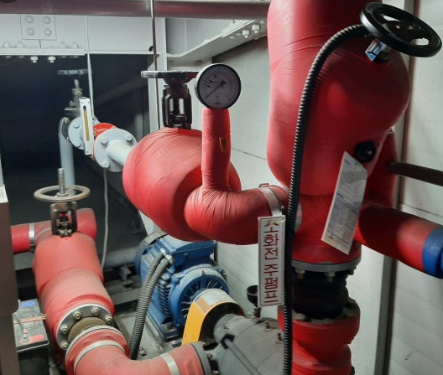

소화펌프는 건축물의 화재안전을 유지하기 위한 핵심 설비로, 펌프의 토출압력 및 유량이 설계성능을 충족하는지 여부를 확인하기 위해 성능시험 배관이 설치된다. 그러나 배관 구성 오류, 밸브 위치 불량, 우회배관 미설치 등의 문제로 인해 정상적인 성능시험이 불가능하거나, 펌프 성능이 왜곡되는 사례가 자주 발생한다.
Table of Contents
1. 하자내용
소화펌프의 성능시험 시, 설계된 정격유량 및 압력이 나오지 않거나, 펌프가 반복 기동·정지하는 현상이 발생하였다. 시험배관에서 유량계(Flow Meter)의 수치가 불안정하게 변동하거나 토출밸브를 닫아도 압력이 상승하지 않는 등, 명확한 성능 확인이 불가능했다. 조사 결과, 성능시험배관의 배관 연결위치 오류 및 밸브 시공오류가 주요 원인으로 확인되었다.
2. 원인 및 문제점
- 배관 연결 위치 오류: 성능시험 배관을 펌프 토출측이 아닌 배관 중간 또는 환수라인에 잘못 연결.
- 시험밸브 및 체크밸브 방향 불량: 유량 조절용 밸브가 역방향으로 설치되어 개폐 조작이 불가능하거나 기능 불량.
- 우회배관 미설치: 실제 펌프 방출수량을 시험할 수 있는 우회라인(Drain Line)이 누락되어 유량 측정 불가.
- 시험수 회수라인 오접속: 배수되지 않은 시험수가 저장조로 직접 환류되어 수위조절 이상 발생.
- 유량계 설치 방향 오류: Flow Meter의 화살표 방향이 역방향으로 설치되어 계측값 오차 발생.
- 유속 안정구간 부족: 펌프 토출직후 유량계 설치 시 난류 영향으로 유량값 변동.
| 주요 시공오류 유형 | 영향 | 결과 |
|---|---|---|
| 시험배관이 환수라인에 연결 | 펌프 유량 실제값 반영 안 됨 | 성능시험 결과 오류 |
| 체크밸브 방향 반대 설치 | 역류 또는 유량차단 | 펌프 보호기능 상실 |
| 배수라인 미설치 | 시험수 배출 불가 | 시험 불가 또는 침수 |
| Flow Meter 역방향 설치 | 계측 오차 ±30% 이상 | 성능저하로 오인 |
3. 대책 및 해결방안
- 설계도서 및 시공상세 검증: 소화펌프 성능시험 배관은 설계도면상의 펌프 토출부 기준으로 유량계·압력계·배수밸브의 위치를 명확히 확인 후 시공해야 한다.
- 시험배관 시공표준 준수: NFSC 103 기준에 따라 정격유량 150%, 100%, 70% 운전 시 압력측정이 가능하도록 밸브·유량계·배수라인이 배치되어야 한다.
- 체크밸브 및 게이트밸브 방향표시 확인: 설치 전 밸브 외피의 Flow Direction을 확인하고 실제 유동방향과 일치하도록 설치한다.
- 유량계 전후 직관길이 확보: 난류에 의한 오차를 방지하기 위해 유량계 전단 10D, 후단 5D 이상의 직관부를 확보한다.
- 시험배수 및 회수계통 분리: 성능시험 시 배출되는 시험수가 저장조에 직접 환류되지 않도록 별도의 배수라인을 설치하고, 수위센서 오작동을 방지한다.
- 시운전 전 모의시험 실시: 본시험 전, 소화펌프의 개별 수동기동 상태에서 각 밸브 개폐상태 및 계측장비 동작여부를 사전 확인한다.
- 감리 및 유지관리 인계시 검증: 시운전 완료 후 시험배관의 배치도 및 실제 시공상태를 사진·도면으로 함께 인계하여, 유지관리 중 신속한 대응이 가능하도록 한다.
결론: 소화펌프의 성능시험 배관은 단순한 부속설비가 아니라, 펌프의 성능검증과 안전성 확보를 위한 필수 검측라인이다. 초기 시공오류는 화재 시 소화수 공급 실패로 이어질 수 있으므로, 설계도면 단계부터 시험배관 구성 및 유량측정 시스템을 명확히 검토하고 감리·시운전 단계에서 실측검증이 반드시 이루어져야 한다. 사소한 밸브 방향 하나가 전체 시스템의 신뢰성을 결정짓는다.
