건축기계설비 공사에서 배관의 용접부 및 나사접합부는 배관계통의 누수를 유발하는 주요 하자 요인 중 하나이다. 주로 용접 불량, 나사산 손상, 시공 중 이물질 혼입, 체결력 부족 등에 의해 발생하며 완공 후 장기적으로 부식 및 균열이 진행되어 누수로 이어진다.
Table of Contents
1. 하자내용

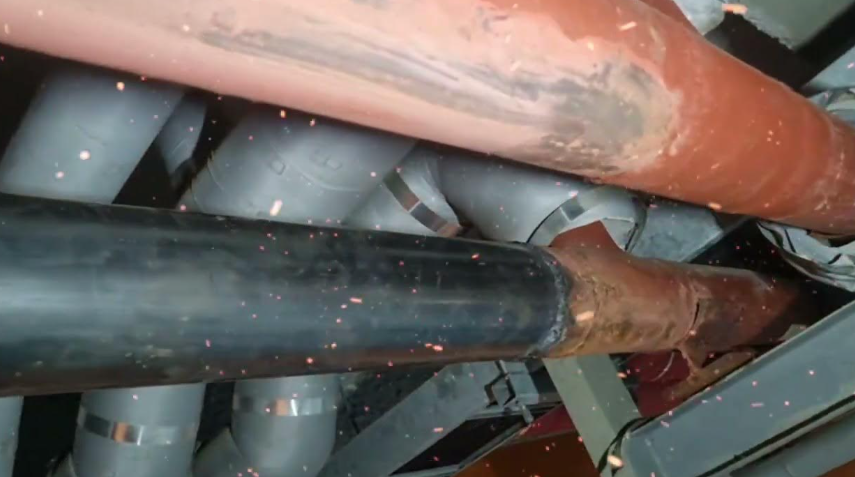

건물의 냉·온수 배관, 소방배관, 또는 급수계통에서 용접부 또는 나사접합부에서 누수가 발생하는 사례가 다수 보고되었다. 초기에는 미세한 누수로 시작되지만 시간이 지나면서 배관 외부 부식, 도장 탈락, 주변 단열재 손상 및 천장 누수로 확대되어 유지관리 및 수리비용이 증가하는 경우가 많다. 특히 고온수 배관 또는 냉매라인 등에서는 열팽창과 수축 반복으로 인해 용접 균열이 발생하거나 나사체결 부위의 실링재가 경화되어 누수가 심화되는 경향이 있다.
2. 원인 및 문제점
- 용접부 불량: 용입 부족(Lack of Fusion), 슬래그 혼입, 언더컷, 핀홀 등의 용접 결함으로 인해 배관 내 압력에 견디지 못하고 미세 균열이 발생.
- 나사체결 불량: 나사산의 손상 또는 체결 토크 부족으로 인한 누설 경로 형성.
- 실링재 문제: PTFE 테이프 또는 씰란트의 과다/과소 도포로 인한 밀폐 불량.
- 배관 진동 및 응력: 펌프나 밸브 근처의 진동, 열팽창에 의한 응력이 접합부에 집중되어 균열 발생.
- 검사 및 비파괴시험 미비: 시공 후 비파괴검사(NDT) 미실시 또는 수압시험 부실로 인해 하자 조기 발견 실패.
| 구분 | 주요 원인 | 결과 |
|---|---|---|
| 용접부 | 용입불량, 핀홀, 크랙 | 압력 누설 및 부식 확대 |
| 나사접합부 | 체결력 부족, 실링재 경화 | 누수 및 산화 부식 |
| 배관응력 | 진동 및 열팽창 반복 | 접합부 파손 |
| 검사미비 | 수압시험 생략 또는 단순 육안확인 | 하자 미조기 발견 |
3. 대책 및 해결방안
- 용접품질 관리 강화: 모든 용접작업은 숙련된 자격용접사에 의해 수행하고, 용접 전 **예열·후열 처리**를 통해 열응력을 최소화한다.
- 비파괴검사(NDT) 실시: 중요 배관계통(고온수, 스팀, 소방주배관 등)은 **RT(방사선), UT(초음파), PT(침투시험)** 등으로 용접부 건전성을 확인한다.
- 체결토크 관리: 나사접합부는 설계 기준에 따라 토크렌치를 이용하여 균일한 체결력을 확보한다.
- 실링재 적정 사용: PTFE 테이프는 6~8회 감기 기준으로 균일하게 감으며, **고온·고압 라인에는 액상씰란트**를 병용한다.
- 응력완화 및 진동대책: 펌프, 밸브 근처에는 **플렉시블 조인트**를 설치하고, 배관 지지대를 적정 간격으로 배치하여 진동 전달을 차단한다.
- 수압 및 기밀시험 강화: 용접·나사공정 완료 후 **규정압력의 1.5배 이상**으로 수압시험을 실시하고 시험 후 24시간 이상 유지하여 누수여부를 확인한다.
- 방청·보수 조치: 누수 발생 시 단순 실리콘 보수가 아닌, **용접재용 절단 후 재접합** 및 **방청 도장 재시공**으로 근본적인 개선을 시행한다.
결론: 배관 접합부 누수는 대부분 시공 단계에서의 품질관리 미흡이 근본 원인이다. 용접 시 충분한 용입 확보와 용접자격 검증, 나사접합부의 체결관리 및 실링재 표준화, 그리고 수압·기밀시험을 통한 사전 검증이 병행될 때 하자 재발을 방지할 수 있다. 또한 유지관리 단계에서도 용접부 외관 부식 및 누수 흔적 점검을 주기적으로 실시하여 장기적인 설비 안정성을 확보해야 한다.
