저층부(특히 1층~지하층) 화장실의 양변기에서 거품, 오수, 기포, 악취가 역류하는 현상은 주로 배수계통 내 통기불량, 배수관 경사 이상, 배수펌프 역압 작용 등에 의해 발생한다. 이 현상은 배수압력이 순간적으로 저층 변기에 역류하는 구조적 문제로, 위생환경 악화 및 배관 시스템 손상의 원인이 된다.
1. 하자내용
저층부 화장실에서 양변기 사용 중, 상층부에서 다량의 배수가 동시에 이루어질 경우 거품이 올라오거나 오수가 일시적으로 역류되는 현상이 관찰되었다. 일부 구간에서는 수면이 불규칙하게 출렁이며, 하수냄새와 기포 발생이 동반되었다. 특히 건물의 지하층이나 1층에서 발생 빈도가 높았으며, 장시간 지속 시 위생상 심각한 불쾌감과 냄새 문제로 이어졌다.
2. 원인 및 문제점

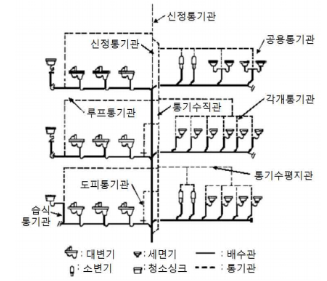

- 통기관(Vent Pipe) 미설치 또는 폐쇄: 상하층 배수 시 압력차를 해소할 통기계통이 부족해 저층부 트랩에 음압 또는 양압이 발생하여 변기 수봉이 파괴됨.
- 배수수직관(BV)의 배수용량 부족: 상층부 동시 배수 시 수직관 내 공기기둥 압력이 저층부로 전달되어 역류 유도.
- 배수펌프 역압 작용: 지하층 펌프 토출관에 역지밸브가 불량하거나 누수되어 배출된 오수가 역방향으로 흘러드는 경우.
- 배관경사 불량: 배수 수평관의 경사가 너무 작거나 반대로 기울어져 배수가 원활하지 못함.
- 트랩 수심 부족: 변기 및 세면기의 트랩 수심이 50mm 이하일 경우, 압력변동 시 쉽게 수봉이 파괴됨.
| 구분 | 문제 내용 | 결과 |
|---|---|---|
| 통기관 결함 | 폐쇄 또는 미연결 | 트랩 수봉 파괴, 역류 및 악취 발생 |
| 배수압력 문제 | 상층 배수 시 압력전달 | 저층 변기 역류 및 기포 발생 |
| 역지밸브 고장 | 배수펌프 역류 방지 실패 | 오수 재유입 |
| 배관 시공불량 | 경사 부족, 배관 처짐 | 배수 정체 및 압력 상승 |
3. 대책 및 해결방안
- 통기관 재설치 또는 보강: 수직 배수관 상부에 메인 통기관을 반드시 설치하고, 저층부 위생기기 연결부에도 보조 통기관(보조벤트)을 추가하여 압력균형을 확보한다.
- 역지밸브(Non-return Valve) 점검 및 교체: 지하층 펌프토출관 및 배수라인의 역지밸브를 정기적으로 점검하고, 역류 흔적이 있을 경우 신품으로 교체한다.
- 배수관 경사 보정: 수평배수관의 경사는 1/50 이상 확보하고, 배수방향에 따라 단차를 조정하여 공기정체를 방지한다.
- 트랩 수심 확보: 양변기 및 세면기의 트랩 수심을 50mm 이상 유지하고, 진공식 배수계통의 경우 별도의 트랩 보충장치를 설치한다.
- 배수압력 완화장치 설치: 급배수 차단 시 순간압력을 완화하기 위해 Air Admittance Valve(AAV) 또는 Relief Vent를 적용한다.
- 정기 세정 및 배수테스트: 오수정체 구간의 슬러지·거품·기포 발생을 줄이기 위해 정기적으로 세정수를 흘려보내고, 상층 배수 시 저층의 수봉 변화 여부를 모니터링한다.
결론: 저층 양변기에서의 역류현상은 단순한 배수 불량이 아닌, 건물 전체 배수계통의 압력 불균형 및 통기 결함에서 비롯된다. 특히 통기관 누락은 고층 건물에서 매우 빈번한 설계·시공 하자 중 하나로, 이를 예방하기 위해서는 배수압력 해석을 통한 시스템 검증과, 통기관의 지속적인 관리가 필수적이다. 또한 저층부 위생기기의 트랩 수봉 유지상태를 주기적으로 점검하여, 악취 및 위생 문제를 사전에 차단해야 한다.
