지하층 배수펌프가 자동으로 기동되지 않거나 역류가 발생하는 문제는 수위제어 장치의 오작동, 콘트롤 패널 신호불량, 역지밸브의 고장 등 복합적인 원인으로 발생한다. 이로 인해 지하 피트 내 오수가 배출되지 못하고 넘치거나, 반대로 토출관을 통해 오수가 역류하는 하자가 빈번히 발생한다.
1. 하자내용

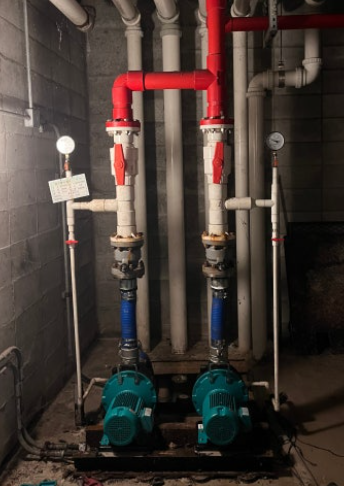

지하층 또는 저층 기계실 내 설치된 배수펌프(Sump Pump)가 오수 상승 시 자동으로 기동되지 않아 피트 내 오수가 넘치는 사례가 발생하였다. 또한 일부 현장에서는 펌프가 정지한 이후, 상부배관의 오수가 다시 피트로 역류하는 현상도 확인되었다. 이는 수위센서나 플로트스위치의 불량, 제어반(Panel) 내부 접점불량, 또는 역지밸브(Non-return Valve)의 누수로 인해 발생하는 전형적인 배수계통 하자이다.
2. 원인 및 문제점
- 자동기동 제어 불량: 플로트스위치(Float Switch) 또는 수위센서가 오염물로 막히거나 고착되어 수위상승 신호를 제어반으로 전달하지 못함.
- 콘트롤패널 접점 및 회로 불량: 자동/수동 전환 스위치, 계전기(Relay), 콘택터(Contact) 등의 접점부 산화로 전원은 정상이나 실제 펌프 구동신호가 전달되지 않음.
- 역지밸브 고장 또는 누수: 토출배관의 역지밸브가 제대로 닫히지 않아 펌프 정지 후 상부 배관의 오수가 피트로 재유입됨.
- 펌프 설치위치 및 흡입구 구조 문제: 펌프 흡입부에 슬러지·찌꺼기가 퇴적되어 실제 수위가 높아도 유효흡입이 이루어지지 않음.
- 전원공급 및 보호회로 이상: 누전차단기, 열동계전기(Overload Relay) 트립으로 펌프가 자동복귀하지 못함.
| 구분 | 문제 내용 | 결과 |
|---|---|---|
| 플로트스위치 | 오수에 의해 부유 불능 또는 오염 | 자동기동 불가 |
| 콘트롤 패널 | 신호 미전달, 접점불량 | 펌프 작동 실패 |
| 역지밸브 | 밸브시트 손상, 이물질 끼임 | 배수 역류 발생 |
| 배관 구조 | 배수구경 불균형, 공기포켓 발생 | 유량저하, 역압 형성 |
3. 대책 및 해결방안
- 수위제어장치 정기점검: 플로트스위치 또는 레벨센서를 월 1회 이상 작동시험하며, 이물질 및 슬러지를 제거하여 정상적인 부유상태를 유지한다.
- 콘트롤 패널 점검 및 접점 보수: 자동기동회로 내 각 릴레이·콘택터를 점검하고 탄화·산화된 단자를 청소 또는 교체한다. 또한 수동기동 스위치로 예비동작을 확인한다.
- 역지밸브 재설치 또는 교체: 누수 흔적이 있는 역지밸브는 반드시 분해하여 밸브 시트면과 스프링 작동을 확인하고, 필요 시 전면 교체한다.
- 2중 펌프 운전 및 자동전환 제어 구성: 메인·보조 펌프를 교대로 자동 운전하도록 하여 한쪽 고장 시에도 배수가 지속되도록 한다. 자동전환회로(Auto Alternation Control)를 반드시 포함한다.
- 토출배관 설치 시 주의사항: 배관 끝단에는 Air Chamber(에어챔버)를 설치하여 수격작용 및 역압을 완화하고, 수평배관 구간의 처짐을 방지한다.
- 비상배수 계획 수립: 펌프가 정지할 경우를 대비하여 비상배수로(바이패스 라인) 또는 이동식 비상펌프 연결구를 설치한다.
결론: 지하층 배수펌프 자동기동 불량은 대부분 감지신호 전달 실패 또는 역지밸브 기능상실에 기인한다. 따라서 기계적 점검뿐 아니라, 전기제어 신호 흐름까지 통합적으로 관리해야 한다. 또한 정기적인 점검일지를 통해 실제 자동·수동기동 시험결과를 기록하고, 펌프 피트 내 퇴적물 청소 및 수위센서 세정작업을 주기적으로 수행해야 하자 재발을 예방할 수 있다.
